alsó elosztású, alaktartó tömlővel; MSZ EN 671-1 szerint
|

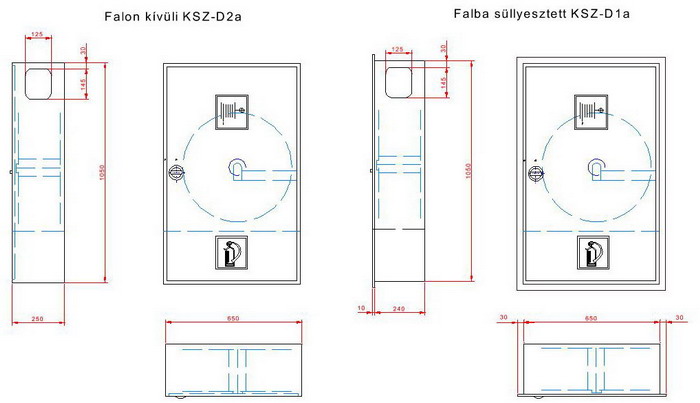

TÍPUS |
||||
| KSZ-D2a | falon kívüli | |||
| KSZ-D1a | falba süllyeszthető | |||
| KSZ-D2aü | falon kívüli, üvegezett | |||
| KSZ-D1aü | falba süllyeszthető, üvegezett | |||
| KSZ-D2a-20 | falon kívüli, 20 fm tömlővel | |||
| KSZ-D1a-20 | falba süllyeszthető, 20 fm tömlővel | |||
| KSZ-D2aü-20 | falon kívüli üveges, 20 fm tömlővel | |||
| KSZ-D1aü-20 | falba süllyeszthető üveges, 20 fm tömlővel | |||
| MŰSZAKI ADATOK | ||||
| Típus | Magasság | Szélesség | Mélység | Súly |
| mm | mm | mm | kg | |
| KSZ-D2a | 1000 | 650 | 250 | 65 |
| KSZ-D1a | 1000 | 650 | 250 | 67 |
| KSZ-D2aü | 1000 | 650 | 250 | 65 |
| KSZ-D1aü | 1000 | 650 | 250 | 67 |
| KSZ-D2a-20 | 1000 | 600 | 250 | 63 |
| KSZ-D1a-20 | 1000 | 600 | 250 | 65 |
| KSZ-D2aü-20 | 1000 | 600 | 250 | 63 |
| KSZ-D1aü-20 | 1000 | 600 | 250 | 65 |
| A megadott súly tartozékokkal és vízzel telt tömlővel együtt értendő. | ||||
ALKALMAZÁSI TERÜLET:
Kiépített tűzivíz hálózatokhoz
Pl: középületek, szállodák, raktárak.
ANYAGA:
FeP-01 minőségű finom acéllemez
SZERKEZET, KIVITEL:
Önmagában hajlított kerettel, kívül-belül festve. A tűzcsapbevezetéshez
szolgáló kivágás a szekrény hátlapján, vagy oldalán képezhető. A
szekrény széria felszerelésként süllyesztett kivitelű zárral
rendelkezik. Plombálási lehetőség minden esetben van. Az oldalfalon lévő
kivágás a tűzivízhálózatokhoz való csatlakozásra szolgál. Lehetőség
van központi tűzjelző beépítésére.
FELÜLETVÉDELEM:
Kétrétegű lakkfesték vagy porszórás. Alapszín piros, de a RAL-skála
bármely színével gyártjuk.
SZERELÉSI ÚTMUTATÓ:
A tömlőt a falitűzcsappal és a sugárcsővel összekapcsolva helyezzük
a szekrénybe. A falba süllyesztett kivitelű (V1) tűzcsapcszekrénynél
a falnyílás a szekrényméretnél 20mm-el legyen nagyobb. A hézagot a
30mm-es takarólemez fedi le.
A falon kívüli (V2) tűzcsapszekrények szerelése a hátlapon található furatokkal lehetséges. A helyi adottságoknak megfelelően a súly ismeretében biztonságos felerősítést kell alkalmazni.
A falitűzcsap működtető eleme körül legalább 35mm szabad távolságot kell biztosítani!
HASZNÁLATI ÚTMUTATÓ:
Az ajtó nyitása után a sugárcsövet kiemeljük. A falitűzcsapot
kinyitjuk. A tömlőt szükséges hosszban kihúzva a sugárcső kinyitásával
megkezdjük az oltást.
